Unidirectional flow control valves

Important Filter
Function
Version
Design
Connection
Page
You're currently reading page 20
140 Products

Items 1-20 of 140

Set Descending Direction

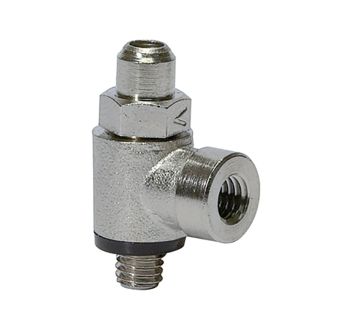

Throttle check valve, Supply air throttle (V) M5 i., M5
Throttle check valve, Supply air throttle (V) M5 i., M5
Article No.: 106875
Type No.: 357.005-M5
€11.09
excl. VAT and shipping
You can see the exact availability after logging in
Show variants
Throttle check valve,Supply air throttle,Threaded conn.M5 i.,M5
Throttle check valve,Supply air throttle,Threaded conn.M5 i.,M5
Article No.: 106898
Type No.: 339.005-M5
€14.47
excl. VAT and shipping
You can see the exact availability after logging in
Show variants

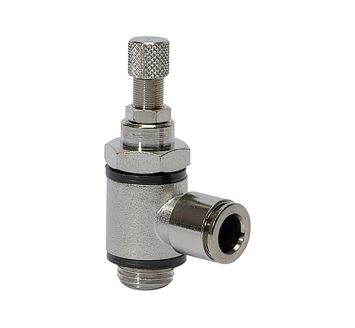

Throttle check valve, Supply air throttle,push-in conn.hose 4,M5
Throttle check valve, Supply air throttle,push-in conn.hose 4,M5
Article No.: 106911
Type No.: 341.005-4
Discontinued product
Item is no longer available
Successor product: 113728
Show variants

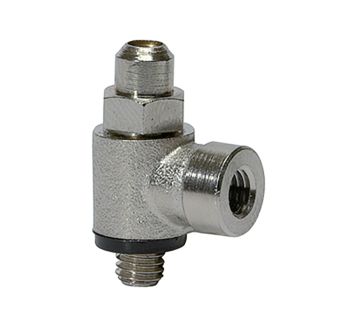

Throttle check valve, Discharge throttle (C) M5 i., M5
Throttle check valve, Discharge throttle (C) M5 i., M5
Article No.: 106919
Type No.: 358.005-M5
Discontinued product
Item is no longer available
Successor product: 106943
Show variants
Throttle check valve, Discharge throttle (C) M5 IT, M5
Throttle check valve, Discharge throttle (C) M5 IT, M5
Article No.: 106943
Type No.: 333.005-M5
€14.47
excl. VAT and shipping
You can see the exact availability after logging in
Show variants

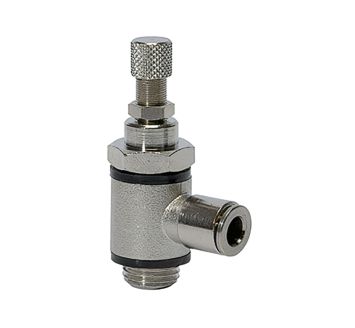

Throttle check valve, Discharge throttle (C) push-in connector
Throttle check valve, Discharge throttle (C) push-in connector
Article No.: 106956
Type No.: 340.005-4
Discontinued product
Item is no longer available
Successor product: 116739
Show variants

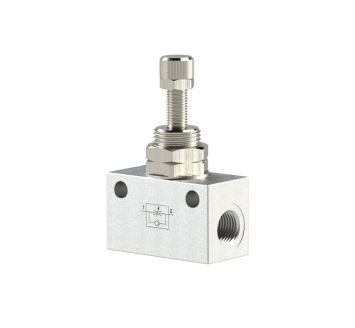

Throttle check valve, in block shape, Anodised aluminium, M5
Throttle check valve, in block shape, Anodised aluminium, M5
Article No.: 103802
Type No.: 225.32
€14.79
excl. VAT and shipping
You can see the exact availability after logging in
Show variants

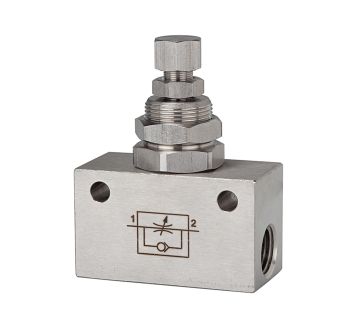

Throttle check valve, in block shape, Stainless steel, G 1/8
Throttle check valve, in block shape, Stainless steel, G 1/8
Article No.: 103807
Type No.: ES 225.33
€111.36
excl. VAT and shipping
You can see the exact availability after logging in
Show variants
Throttle check valve »ASC«, in block shape, Aluminium, G 1/8
Throttle check valve »ASC«, in block shape, Aluminium, G 1/8
Article No.: 115506
Type No.: 225.43
€10.91
excl. VAT and shipping
You can see the exact availability after logging in
Show variants
Throttle check valve, Supply air throttle (V) G 1/8 i., G 1/8
Throttle check valve, Supply air throttle (V) G 1/8 i., G 1/8
Article No.: 106876
Type No.: 357.018-1/8
€11.42
excl. VAT and shipping
You can see the exact availability after logging in
Show variants
Throttle check valve, Supply air throttle (V) G 1/4 i., G 1/4
Throttle check valve, Supply air throttle (V) G 1/4 i., G 1/4
Article No.: 106877
Type No.: 357.014-1/4
Discontinued product
Item is no longer available
Successor product: 106900
Show variants
Throttle check valve, Supply air throttle (V) G 3/8 i., G 3/8
Throttle check valve, Supply air throttle (V) G 3/8 i., G 3/8
Article No.: 106878
Type No.: 357.038-3/8
€22.20
excl. VAT and shipping
You can see the exact availability after logging in
Show variants

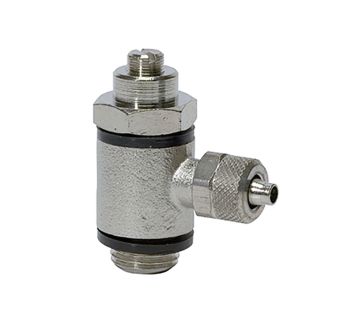

Throttle check valve,Supply air throttle,quick conn.Hose 4/2.5,M5
Throttle check valve,Supply air throttle,quick conn.Hose 4/2.5,M5
Article No.: 106879
Type No.: 357.005-4
Discontinued product
Item is no longer available
Successor product: 106902
Show variants
Throttle check valve,Supply air throttle,quick conn.Hose 5/3, M5
Throttle check valve,Supply air throttle,quick conn.Hose 5/3, M5
Article No.: 106880
Type No.: 357.005-5
€11.42
excl. VAT and shipping
You can see the exact availability after logging in
Show variants
Throttle check valve,Supply air throttle,quick conn.Hose 6/4, M5
Throttle check valve,Supply air throttle,quick conn.Hose 6/4, M5
Article No.: 106881
Type No.: 357.005-6
€11.42
excl. VAT and shipping
You can see the exact availability after logging in
Show variants
Throttle check valve,Supply air throttle,quick conn.Hose 5/3,G1/8
Throttle check valve,Supply air throttle,quick conn.Hose 5/3,G1/8
Article No.: 106882
Type No.: 357.018-5
Discontinued product
Item is no longer available
Successor product: 106905
Show variants
Throttle check valve,Supply air throttle,quick conn.Hose 6/4,G1/8
Throttle check valve,Supply air throttle,quick conn.Hose 6/4,G1/8
Article No.: 106883
Type No.: 357.018-6
€11.42
excl. VAT and shipping
You can see the exact availability after logging in
Show variants
Throttle check valve,Supply air throttle,quick conn.Hose 8/6,G1/8
Throttle check valve,Supply air throttle,quick conn.Hose 8/6,G1/8
Article No.: 106884
Type No.: 357.018-8
€11.42
excl. VAT and shipping
You can see the exact availability after logging in
Show variants
Throttle check valve,Supply air throttle,quick conn.Hose 6/4,G1/4
Throttle check valve,Supply air throttle,quick conn.Hose 6/4,G1/4
Article No.: 106885
Type No.: 357.014-6
Discontinued product
Item is no longer available
Successor product: 106908
Show variants
Throttle check valve,Supply air throttle,quick conn.Hose 8/6,G1/4
Throttle check valve,Supply air throttle,quick conn.Hose 8/6,G1/4
Article No.: 106886
Type No.: 357.014-8
€11.76
excl. VAT and shipping
You can see the exact availability after logging in
Show variants
Page
You're currently reading page 20
140 Products
per page
Filter
Shopping Options
Function
Version
Design
Connection
Medium
Min. operating pressure (bar)
Max. operating pressure (bar)
Min. temperature
Max. temperature
Class name


Drosselrückschlagventile

Drosselrückschlagventile aus Edelstahl und Aluminium in unterschiedlichen Ausführungen

Drosselrückschlagventile werden den Stromventilen zugeordnet und charakterisieren sich durch die einseitige Drosselung des Durchflusses von Druckluft in Pneumatiksystemen. Die Ventile können Sie im RIEGLER Online-Shop jetzt bestellen und wahlweise abholen oder sich mit unseren Versandpartnern an die eigene Wunschadresse zustellen lassen. Beachten Sie im Zuge dessen die Konstruktionsunterschiede sowie die unterschiedlichen Materialien - beides sollte aus offensichtlichen Gründen passend zum jeweiligen System gewählt werden.

Funktionsweise und Nutzung der Drosselrückschlagventile

Die Hauptaufgabe der Drosselrückschlagventile, zumindest in vielen Systemen, entfällt auf zwei zusammen agierende Verhaltensweisen: Einerseits lässt sich damit die praktische Geschwindigkeit von verbauten pneumatischen Zylindern konfigurieren, andererseits erfolgt dadurch eine individuelle Steuerung vom Ab- beziehungsweise Zufluss. Je nachdem, wie die Drosselrückschlagventile verbaut werden, erfolgt also eine Steuerung des Antriebs wahlweise im Vor- oder im Rücklauf. Praktisch realisieren die Drosselrückschlagventile das, indem sie den Zu- oder Abfluss in eine Richtung reduzieren. Auf der davon nicht beeinträchtigten Seite greift die Rückschlagfunktion, die den Drosselrückschlagventilen ihren Namen verleiht. Dafür nutzen die Bauteile eine parallel zueinander aufgebaute Konstruktion.

Sofern eine individuelle Steuerung der Geschwindigkeit von pneumatischen Zylindern im Vordergrund steht, werden typischerweise Drosselrückschlagventile für die Abluft genutzt. Dadurch kommt es zu keiner Beeinträchtigung des eigentlichen Arbeitsluftstromes, während der Abluftstrom aber individuell reguliert wird. Dieser wird mit dem gewünschten Durchfluss an das Abluftsystem der Anlage übertragen und kann anschließend koordiniert ins Freie gelangen. Die beidseitige Verwendung der Bauteile legt den Grundstein für eine Nutzung in ganz unterschiedlichen Hydraulik- und Pneumatiksystemen. Der Leitungsquerschnitt wird entsprechend immer verringert.

Verschiedene Verschraubungen und Ausführungen der Drosselrückschlagventile

Durch die vielfältigen Anwendungsmöglichkeiten und die generelle Wichtigkeit dieses Bauteils, existiert selbiges zwangsläufig in unterschiedlichen Ausführungen. Bei RIEGLER, Ihrem Fachmann für Druckluft und Pneumatik, können Sie zunächst zwischen den übergeordneten Ausführungen wählen - beispielsweise solchen mit Schlitz- oder mit Rändelschraube. Des Weiteren haben Sie die Wahl, ob Sie das Bauteil aus Aluminium oder Edelstahl einsetzen. Hierbei ist unter anderem auf das Gesamtgewicht sowie den Druck und Durchfluss des Mediums zu achten, aber auch auf ergänzende Umstände, wie beispielsweise die benötigte Korrosionswiderstandsfähigkeit.

Ein weiterer Unterschied wird bei der Montage der Drosselrückschlagventile deutlich. Da können Sie unter anderem zwischen diesen Lösungen wählen:

  • mit Gewindeanschluss
  • mit Schnellverschraubung
  • mit Steckverbindung

Einige dieser Bauteile sind zudem drehbar. Die Größe der Drosselrückschlagventile spielt eine weitere Rolle. Im Regelfall sind diese Bauteile sehr kompakt konzipiert, damit sie auch in eng gebauten Systemen beziehungsweise bei sehr überschaubaren Platzverhältnissen zum Einsatz kommen und ungehindert ihre Funktion erfüllen können. Normalerweise sind die Drosselrückschlagventile, sobald sie montiert wurden, komplett starr. Die Ausnahme hiervon bilden lediglich die drehbaren Drosselrückschlagventile, welche getreu ihrer Bezeichnung auch nach der Montage noch individuell arretiert werden können. Sofern sich Dichtungen in den Drosselrückschlagventilen befinden, sind diese bei RIEGLER typischerweise frei von Silikonen. Selbiges gilt für etwaig genutzte Schmierstoffe.

Drosselrückschlagventile online auswählen und direkt bestellen

Achten Sie beim Kauf der Drosselrückschlagventile auf die angegeben Anschlüsse und Gewinde. Wir führen für Sie beispielsweise M5-Gewinde oder solche mit G 1/4, G 1/8 oder G 3/8. Des Weiteren erfahren Sie auf der Produktseite des Bauteils auch dessen Lieferfähigkeit und die exakten SW-Maße.
