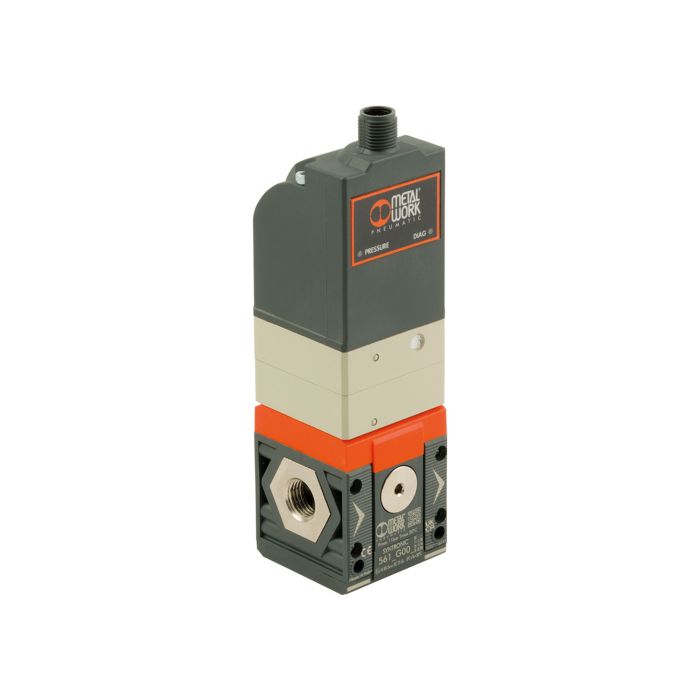

Präz.-Prop.-Druckregler »SYNTRONIC«, BG1, o.B., ferngest., 0…10 V

(Listenpreis: 308,29 €)

308,29 €

(308,29 € / Stück)

zzgl. MwSt. und Versand

Auf Lager

Artikelnummer

146621

Typennummer

5610G000

EAN-Code

4047322783040

Präzisions-Proportionaldruckregler »SYNTRONIC«, BG1, o. Buchsen, ferngesteuer... Mehr

Kostenfreie Lieferung ab 75€ Bestellwert*

(308,29 € / Stück)

Artikeldaten

Downloads

Varianten

Zubehör

Ersatzteile

Artikeldaten

Präzisions-Proportionaldruckregler »SYNTRONIC«, BG1, o. Buchsen, ferngesteuert, 0…10 V, p1 = max. 11 bar, p2= 0,2…10 bar, T=0…50°C

Präzisions-Proportionaldruckregler der Baureihe »SYNTRONIC« dienen zur Regelung schwankender Drücke in Abhängigkeit von einem vorgegebenen Sollwert. Die Ansteuerung erfolgt über ein Kabel mit M12x1-Stecker als Spannungs- (Volt) oder Stromvorgabe (mA).

Die Druckregelung wird von einem geschlossenen Regelkreis permanent überwacht und durch zwei Steuerventile im Oberteil proportional gesteuert.

Vorteile:

- Die Anschlussbuchsen können, wie aus der »SYNTESI« Serie bekannt, leicht getauscht werden.

- Der Einsatz von Doppel-Rollmembranen im Regelteil ermöglichen eine vergleichsweise große Öffnung des Ventils, wodurch eine Verbesserung von Durchfluss und dynamischen Werten erreicht wird.

- Das integrierte Rückschlagventil ermöglicht eine volle Entlüftung, wenn der Eingangsdruck auf null gesetzt wird. Somit ist die »SYNTRONIC« bestens für den Einsatz zwischen Zylinder und Ventil geeignet, da sich die Druckluft in beiden Richtungen durch das Gerät bewegen kann.

- Die Version mit Display kann eine Vielzahl von Informationen und Diagnosedaten darstellen. Die Benutzerschnittstelle mit Display und LED-Anzeige sitzt einheitlich auf einer Seite des Geräts.

Artikelnummer

146621

Typen Nr.

5610G000

Typ

Proportionaldruckregler

Eingangsdruck min.

zu regelnder Druck +1 bar

Eingangsdruck max.

11 bar

Temperaturbereich min.

0 °C

Temperaturbereich max.

50 °C

Gehäuse

Technopolymer

Dichtmaterial

NBR

Membrane

NBR 60 Shore (Härte) mit Polyester Gewebeeinlage

Regelbereich min.

0,2 bar

Regelbereich max.

10 bar

Anschluss Eingang

ohne Buchse

Anschluss Ausgang

ohne Buchse

Gewinde auf Vorder- und Rückseite

G 1/8

Durchflusswertmessung 1

bei P₁ = 10 bar, P₂ = 6,3 bar und Druckabfall Δ_p = 0,5 bar

Durchflusswertmessung 2

bei P₁ = 10 bar, P₂ = 6,3 bar und Druckabfall Δ_p = 1 bar

Durchfluss 1

2200 Nl/min

Durchfluss 2

2800 Nl/min

Eingangssignal

0 - 10 V DC

Analoger Ausgang

0 - 10 V DC

Betriebsspannung min.

10,8 V DC

Betriebsspannung max.

31,2 V DC

Schutzart

IP 65

Hysterese

< ±0,4 % (vom Endwert)

Wiederholgenauigkeit

< ±0,2 % (vom Endwert)

Empfindlichkeit/Totband

0,1 bar

Auflösung des analogen Ausgangs

< ±0,1 % (vom Endwert)

Temperaturabhängigkeit

max. 2 mbar / °C

- mm

42 mm

147,5 mm

51,5 mm

Medium

gefilterte, ungeölte Druckluft, max. Partikelgröße 10 μm, frei von Kondensat

Display

ohne

Stromaufnahme

max. 220 mA bei 12 V DC

Serie

SYNTESI

Hersteller Artikelnummer

5610G000

Hersteller/Marke

Metal Work

Klassenname

PLUS

Katalogseite

WEB

Zolltarifnummer

84811099

Ursprungsland

REACH SVHC1 Stoff Name

lead

CAS-Nr. SVHC 1

7439-92-1

RoHS Werkstoff-Hinweis

Rohs compliant

REACH Info

contains SVHC substance

Downloads

Bedienungsanleitung

Datenblatt

CAD-Modell anfragen

Varianten

Artikelnummer	Typennummer	Attribute	BG	Regelbereich min.	Regelbereich max.	Anschluss Eingang	Anschluss Ausgang	Display	Verfügbarkeit
146645	5611G011	1	0,2	10	G 1/8	G 1/8	ohne	Die genaue Verfügbarkeit sehen Sie nach dem Login	309,92 € Listenpreis: 309,92 € / Stück Ihr Preis: 309,92 € / Stück ERP-Info Preisstaffeln Menge Preis / Verkaufsinfo Preiseinheit: Mengeneinheit: Stück Inhalt: Stück (309,92 € / Stück) zzgl. MwSt. und Versand Die genaue Verfügbarkeit sehen Sie nach dem Login
146653	5613G013	1	0,2	10	G 3/8	G 3/8	ohne	Die genaue Verfügbarkeit sehen Sie nach dem Login	309,92 € Listenpreis: 309,92 € / Stück Ihr Preis: 309,92 € / Stück ERP-Info Preisstaffeln Menge Preis / Verkaufsinfo Preiseinheit: Mengeneinheit: Stück Inhalt: Stück (309,92 € / Stück) zzgl. MwSt. und Versand Die genaue Verfügbarkeit sehen Sie nach dem Login
146644	5611G001	1	0,2	10	G 1/8	G 1/8	ohne	Die genaue Verfügbarkeit sehen Sie nach dem Login	309,92 € Listenpreis: 309,92 € / Stück Ihr Preis: 309,92 € / Stück ERP-Info Preisstaffeln Menge Preis / Verkaufsinfo Preiseinheit: Mengeneinheit: Stück Inhalt: Stück (309,92 € / Stück) zzgl. MwSt. und Versand Die genaue Verfügbarkeit sehen Sie nach dem Login
146622	5610G010	1	0,2	10	ohne Buchse	ohne Buchse	ohne	Die genaue Verfügbarkeit sehen Sie nach dem Login	308,29 € Listenpreis: 308,29 € / Stück Ihr Preis: 308,29 € / Stück ERP-Info Preisstaffeln Menge Preis / Verkaufsinfo Preiseinheit: Mengeneinheit: Stück Inhalt: Stück (308,29 € / Stück) zzgl. MwSt. und Versand Die genaue Verfügbarkeit sehen Sie nach dem Login
146648	5612G002	1	0,2	10	G 1/4	G 1/4	ohne	Die genaue Verfügbarkeit sehen Sie nach dem Login	309,92 € Listenpreis: 309,92 € / Stück Ihr Preis: 309,92 € / Stück ERP-Info Preisstaffeln Menge Preis / Verkaufsinfo Preiseinheit: Mengeneinheit: Stück Inhalt: Stück (309,92 € / Stück) zzgl. MwSt. und Versand Die genaue Verfügbarkeit sehen Sie nach dem Login
146649	5612G012	1	0,2	10	G 1/4	G 1/4	ohne	Die genaue Verfügbarkeit sehen Sie nach dem Login	309,92 € Listenpreis: 309,92 € / Stück Ihr Preis: 309,92 € / Stück ERP-Info Preisstaffeln Menge Preis / Verkaufsinfo Preiseinheit: Mengeneinheit: Stück Inhalt: Stück (309,92 € / Stück) zzgl. MwSt. und Versand Die genaue Verfügbarkeit sehen Sie nach dem Login
146652	5613G003	1	0,2	10	G 3/8	G 3/8	ohne	Die genaue Verfügbarkeit sehen Sie nach dem Login	309,92 € Listenpreis: 309,92 € / Stück Ihr Preis: 309,92 € / Stück ERP-Info Preisstaffeln Menge Preis / Verkaufsinfo Preiseinheit: Mengeneinheit: Stück Inhalt: Stück (309,92 € / Stück) zzgl. MwSt. und Versand Die genaue Verfügbarkeit sehen Sie nach dem Login

Zubehör

Gerade Steckdose M12 x 1 mm, 5-polig

Artikelnummer: 148191

Typennummer: W0970513001

16,44 €

(16,44 € / Stück)

zzgl. MwSt. und Versand

90°-Winkelsteckdose M12 x 1 mm, 5-polig

Artikelnummer: 148239

Typennummer: W0970513003

16,44 €

(16,44 € / Stück)

zzgl. MwSt. und Versand

Befestigungsschraube »SYNTESI«, BG 1

Artikelnummer: 145507

Typennummer: 9210030

0,30 €

(0,30 € / Stück)

zzgl. MwSt. und Versand

Befestigungswinkel »SYNTESI«, BG 1, Standard und Antikorrosion

Artikelnummer: 145658

Typennummer: 9200716X

15,91 €

(15,91 € / Stück)

zzgl. MwSt. und Versand

Gewindeanschlussbuchse »SYNTESI«, BG 1, G 1/4, inkl. 2 Schrauben

Artikelnummer: 144689

Typennummer: 9210002

2,16 €

(2,16 € / Stück)

zzgl. MwSt. und Versand

Gewindeanschlussbuchse »SYNTESI«, BG 1, G 3/8, inkl. 2 Schrauben

Artikelnummer: 144690

Typennummer: 9210003

2,16 €

(2,16 € / Stück)

zzgl. MwSt. und Versand

Verbindungsnippelsatz »SYNTESI«, BG 1

Artikelnummer: 144695

Typennummer: 9210000

3,14 €

(3,14 € / Stück)

zzgl. MwSt. und Versand

Größenadapter »SYNTESI«, BG 1 - BG 2

Artikelnummer: 145504

Typennummer: 9210006

7,55 €

(7,55 € / Stück)

zzgl. MwSt. und Versand

Gewindeanschlussbuchse »SYNTESI«, BG 1, G 1/8, inkl. 2 Schrauben

Artikelnummer: 144688

Typennummer: 9210001

2,16 €

(2,16 € / Stück)

zzgl. MwSt. und Versand

Verbindungselement 90°, »SYNTESI«, BG 1

Artikelnummer: 145502

Typennummer: 9210009

4,75 €

(4,75 € / Stück)

zzgl. MwSt. und Versand

Adapter für DIN-Schiene »SYNTESI«, BG 1 und BG 2

Artikelnummer: 145660

Typennummer: 9200718X

22,17 €

(22,17 € / Stück)

zzgl. MwSt. und Versand

Elektrisches Anschlusskabel, winkel, für Wartungseinheit »ONE«

Artikelnummer: 101133

Typennummer: 533.902

21,64 €

(21,64 € / Stück)

zzgl. MwSt. und Versand

Elektrisches Anschlusskabel, gerade, für Wartungseinheit »ONE«

Artikelnummer: 101132

Typennummer: 533.901

21,64 €

(21,64 € / Stück)

zzgl. MwSt. und Versand

Ersatzteile

Verschlussschraube, Innensechskant 3 mm, G 1/8, NBR O-Ring, MSN

Artikelnummer: 111409

Typennummer: 233.02-N

0,91 €

(0,91 € / Stück)

zzgl. MwSt. und Versand
